主要參數：

主要參數	Z5163
鉆孔直徑	63
進給抗力（N）	30000
主軸允許扭矩(N.m)	800
主軸錐度	Morse No.5
主軸中心線至導軌面距離	375
主軸行程	250
主軸箱行程	250
主軸轉速(r/min)	40—570（9 steps）
進給量(mm/r)	0.1—0.78（6 steps）
工作臺行程	300
工作臺工作面尺寸	650×550
工作臺T型槽寬度
主軸端面至工作臺面距離	800
主電機功率	5.5
冷卻泵流量(L/min)	25
外形尺寸	1452×965×2787
機床凈重	2500

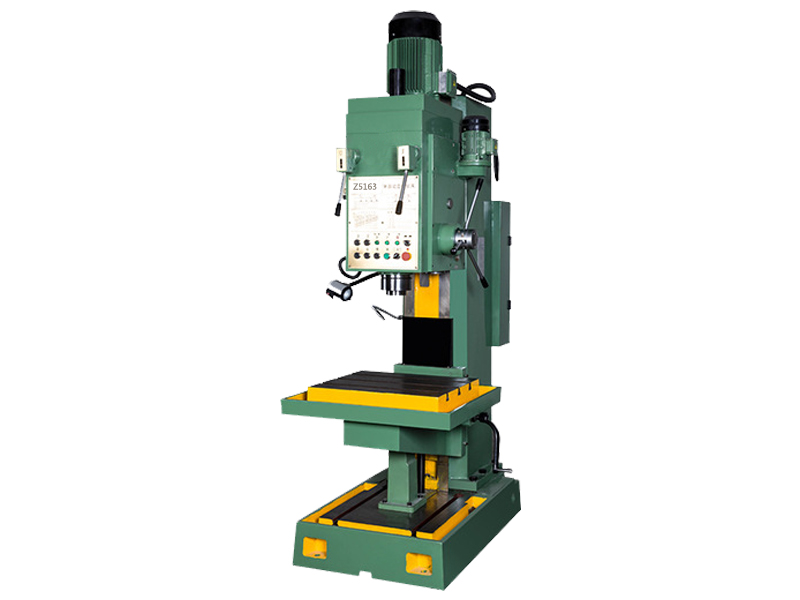

    Z5163型立式鉆床的特點是工件固定不動，刀具做旋轉運動，并沿主軸方向進給，操作可手動，也可機動。鉆床系指主要用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床構造簡略，加工精度相對較低，可鉆通孔、盲孔，替換特別刀具，可擴、锪孔，鉸孔或進行攻絲等加工。

   Z5163型立式鉆床系列可以完成鉆、擴、锪及攻絲等工序，具有精度高，剛性好，扭矩大，噪音低，變速范圍廣等優點，操縱集中，使用維修方便。機床具有攻絲自動反轉機構，主攻絲可實現自動正反轉，對于盲孔和定深孔攻絲極為方便。

高地機床Z5163立式鉆床立柱采用的修理工藝：
高地機床立式鉆床立柱的修理，可根據修前檢查的情況分別采用不同的修理方法：
(1)立柱表面，特別是導軌表面上有嚙痕、劃道深度0.3~0.5mm 之間者，應經過精刨后再進行刮研，也可用鑄鐵冷焊或鑲焊等方法進行修補。
(2)各導軌表面自身直線度、平行度以及對基準面的垂直度的誤差超過 0.2mm 以上者，應該經過精刨以后再進行刮研。各導軌表面的直線度可用平板拖研并進行修刮，以角度平尺及接觸點(8~10 點/25mm×25mm)保證;導軌表面對基準表面有垂直度要求的可用角度平尺拖研，刮削至(300∶0.03)mm。
Z5163立式鉆床變速箱拆裝修理應注意什么？
   滕州市高地機床公司生產的Z5163立式鉆床變速箱體是用鑄鐵制成的，箱體內部裝有齒輪傳動及操縱機構。變速箱通過兩只三聯滑移齒輪的變換，主軸可得到9種不同的轉速。齒輪的變換是通過裝在箱體內的兩個扇形齒輪和撥叉而得到，這是依靠箱體左邊的手柄操縱的。 變速箱后。一根軸為空心軸，其內部花鍵孔用以傳遞回轉運動給主軸，其余均為花鍵軸。變速只許在電動機停轉時進行。
變速箱拆裝修理注意事項如下：
(1)移動三聯滑移齒輪的撥動座要輕松，而不得在軸上“卡死”。齒輪的定位機構應保 證齒輪在軸上每個位置的正確定位。相嚙合的齒輪的錯位量(不重合)不允許大于其寬度的5%。
(2)帶輪外徑的徑向圓跳動誤差不得超過 0.05mm，端面圓跳動誤差不得超過 0.1mm。
(3)用于變速手柄的外力不得大于 80N。
(4)變速箱變速手柄位置必須符合銘牌上的標志。
(5)各螺釘及定位銷要緊固。
(6)在緊固箱蓋時，應保證與墊圈有 0.15~0.20mm 的間隙。
高地機床教您如何保養Z5163立式鉆床
1、為延長Z5163立式鉆床的使用壽命，應當注意機床的維護和保養，保持每個周期洗一次機床，嚴格按照潤滑圖表的要求對機床進行潤滑。
2、每個月至少檢查一次機床的電氣設備連接是否緊密，且不得氧化。
3、要定期更換冷卻液，特別是南方地區要經常更換冷卻液。
4、要經常觀察油窗的油位，油位達不到高度要及時加潤滑油，經常檢查油窗 是否上油，要保持油窗的清潔。
5、加工鑄件時，要保持主軸套的清潔，否則主軸套容易研傷。
